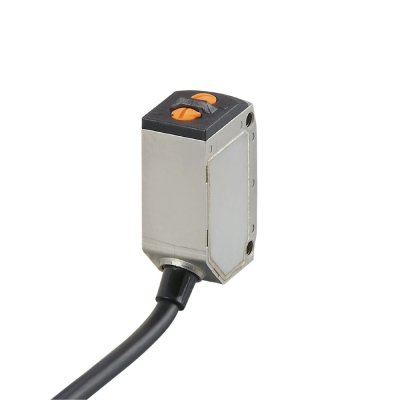

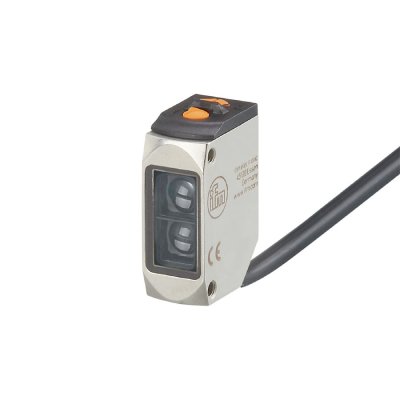

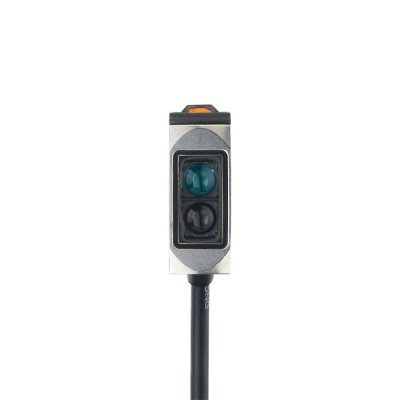

Diffuse reflection sensor

คุณสมบัติ

Product characteristics
Type of light                               red light
Housing                                     rectangular

Application
Special feature                            Background suppression
Function principle                        Diffuse reflection sensor

Electrical data
Operating voltage [V]                   10...30 DC
Current consumption [mA]             22; ((24 V))
Protection class                           III
Reverse polarity protection            yes
Type of light                               red light
Wave length [nm]                        633

Outputs
Electrical design                          PNP
Output function                           light-on/dark-on mode; (selectable)
Max. voltage drop switching output DC [V]                      2.5
Permanent current rating of switching output DC [mA]       100
Switching frequency DC [Hz]                                         1000
Short-circuit protection                                                yes
Type of short-circuit protection                                     pulsed

Detection zone
Range [mm]                                 2...200; (white paper 200 x 200 mm)
Range on white object (90 % remission) [mm]       2...200
Range on grey object (18 % remission) [mm]         4...200
Range on black object (6 % remission) [mm]         8...200
Range adjustable                                             yes
Max. light spot diameter [mm]                            8
Light spot dimensions refer to                           at maximum range
Background suppression available                      yes

Operating conditions
Ambient temperature [°C]                -25...80
Protection                                    IP 65; IP 67; IP 68; IP 69K
